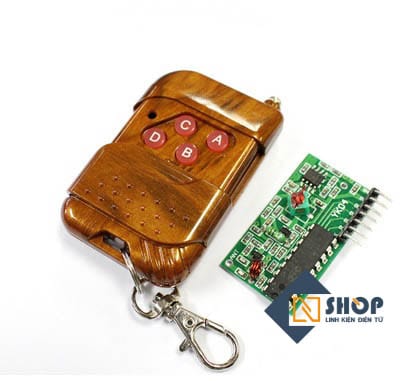

Bộ điều khiển từ xa RF 315Mhz 4 kênh PT2272 - T4 – PT2272-M4: (Momentary) Nhấn nút không nhớ trạng thái, trong thời điểm nhấn chỉ giữ 1 trạng thái của 4bit , khi nhả trạng thái về 0 cả 4 bit ( 4 nút nhấn) – PT2272-L4: (Latch) Nhấn nút nhớ trạng thái, chỉ nhớ 1 trạng thái của 4 bit nghĩa là khi nhả trạng thái vừa nhấn vẫn được nhớ, nhấn lần nữa sẽ xóa và lưu trạng thái của 4 bit mới. – PT2272-T4: Nhấn nút nhớ trạng thái, 4 bit hoạt động độc lập, trong thời điểm nhấn sẽ nhớ trạng thái của từng bit, khi nhả vẫn giữ trạng thái, nhấn tiếp sẽ chỉ thay đổi trạng thái của bit bị tác động. THÔNG SỐ KỸ THUẬT Module Phát RF 315Mhz Pin sử dụng : 12V/23A Chip Mã Hóa: PT2272 Kênh truyền tín hiệu: 4 kênh Công suất truyền: 32mW Trở dao động 4.7M Dòng tiêu thụ: 3 – 15mA Điện áp sử dụng: 5V Cự li phát: 30 -50m (lý tưởng) Kích thước: 52x27x10mm Thứ tự chân: Phát – Thu A – D0 B – D1 C – D2 D – D3 Module Thu RF 315Mhz Điện áp sử dụng: 5V I <4.5mA khi ở trạng thái nghỉ Giải mã PT2272-T4 Trở dao động: 820K Tần số thu: 315 Mhz Độ nhạy : -105dB Anten dài: 23cm Chân nguồn: Vcc(+5V) ; GND Chân VT ( Valid Transmission) : Chân báo tín hiệu khi nhận dữ liệu ( Ở trạng thái chờ đầu ra 0, khi có tín hiệu lên 1 và trở về 0 khi không còn tín hiệu) Tín hiệu ra: D0, D1, D2, D3 Khi chưa có tín hiệu các chân đầu ra ở mức 0, Khi có tín hiệu các chân lên 1. Linh kiện điện tử Nshop Địa chỉ: 1 Bùi Xuân Phái, Tây Thạnh, Tân Phú Mail: info@nshopvn.com Đt: 0904833536
